2. Das egger System im Überblick

Um das egger System in seiner Funktionsweise zu verstehen, erklären wir dir in diesem Kapitel die einzelnen Komponenten.  Das verschafft dir einen Überblick und erleichtert dir den Selbsteinbau.



Die Energiequelle

Am Beginn des Heiz- oder Kühlsystem steht immer die Energiequelle. Sie stellt die Energie bereit, um das durch die egger Register fließende Wasser, auf die gewünschte Vorlauftemperatur zu bringen.

Möglich ist das mit einer Vielzahl an Energiequellen:



• Wärmepumpe
• Stromquelle
• Fernwärme
• Öl- oder Gasheizung
• usw.

Das auf Temperatur gebrachte bindet in den Heizkreisverteiler ein. Die Energiebereitstellung hast du idealerweise bereits mit deinem Installateur abgestimmt.

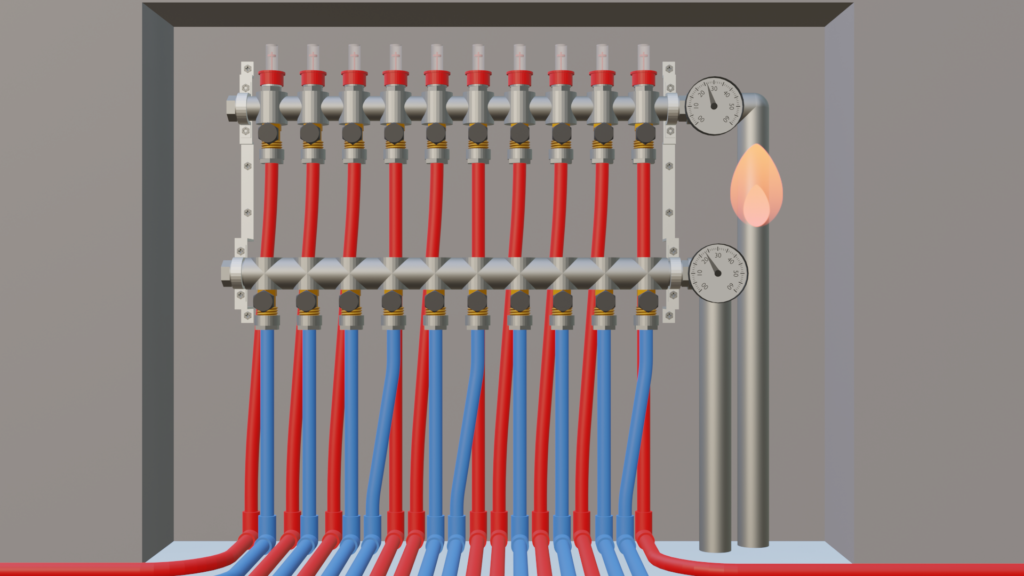

Der Heizkreisverteiler

Der Heizkreisverteiler verteilt, wie der Name es vermuten lässt, das Wasser auf die einzelnen Heizkreise. Jeder im Plan aufgeführte Heizkreis bindet in den Heizkreisverteiler mit einer rot dargestellten Vor- und einer blau dargestellten Rücklaufleitung ein. Sie ermöglichen dir, jeden Heizkreis unabhängig voneinander anzusteuern. Die Anzahl der geplanten Heizkreise bestimmen die Dimensionierung des Verteilers, bestenfalls wurde er von deinem Installateur bereits eingebaut.



Der Heizkreis

Ein Heizkreis besteht aus einem oder mehreren Feldern, die so miteinander verbunden sind, dass das durchfließende Wasser in einem Kreislauf durch alle egger Register fließt. In diesem Kreislauf fließt über die rot dargestellte Vorlaufleitung Wasser mit der gewünschten Vorlauftemperatur ein und Wasser, das bereits Energie an die Flächen abgegeben hat, über die blau dargestellte Rücklaufleitung zurück. Das zurückfließende Wasser wird mithilfe der Energiequelle wieder auf die gewünschte Vorlauftemperatur gebracht, um den Kreislauf aufrechtzuerhalten.



Das Feld

Um Heizkreise möglichst Material- und Energieeffizient zu gestalten, werden in der Planung immer möglichst viele Register gleicher Länge aneinandergereiht. Die dabei entstehenden rechteckigen Flächen, werden als Felder bezeichnet.
In der Planung ist der Sammler mit einem schwarzen Balken dargestellt, die Pfeile zeigen auf, an welcher Seite des Sammlers das Wasser einfließt und wo es das Feld wieder verlässt. Felder am Boden sind orange, an der Wand grün und an der Decke blau dargestellt.



Projektüberblick

Im Projektüberblick und dann auch in deinem Plan ist ersichtlich, wie alle Felder und damit auch Heizkreise mit dem Heizkreisverteiler verbunden sind.
Mit diesem ersten Überblick hast du das Grundverständnis, wie das egger System aufgebaut ist. Dies hilft dir bei den weiteren Kapiteln!
